REFRACTO-PAD

REFRACTO-PAD ™ точно измеряет температуру оболочки трубки в обжиговых технологических печах и котлах. Запатентованная термопара REFRACTO-PAD ™ предназначена для минимизации проблем измерения температуры, вызванных падением пламени и лучистым теплом. Точный контроль температуры стен трубки повышает эффективность печи, обеспечивает точные данные о продолжительности жизни и помогает в процессах коксования.

Проектирование и монтаж

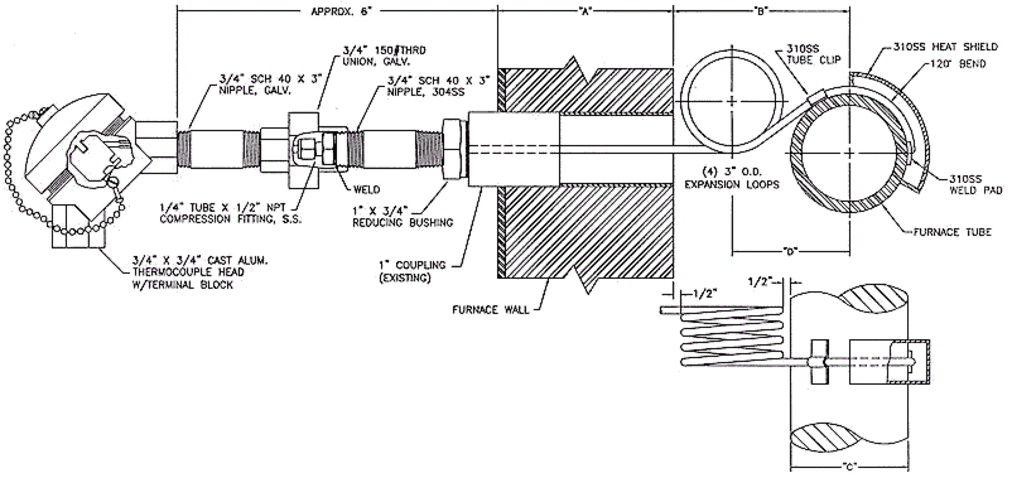

Правильная установка Refracto-Pad ™ является самым важным фактором в обеспечении длительного срока службы термопары. Успешные установки Refracto-Pad ™ достигаются за счет предварительного планирования и соблюдения этих рекомендаций и обеспечения оптимальной защиты оболочки. Важно помнить, что нет ни одного ответа, применимого ко всем печам. Каждая установка должна быть индивидуально рассмотрена для обеспечения оптимальной производительности термопары. Два основных фактора способствуют успешной установке Refracto-Pad ™. Во-первых, держите термопары в тесном контакте с технологической трубкой и на ее самой крутой стороне, если это возможно. Во многих печах нет холодной стороны трубки. В этом случае еще важнее держать оболочку в контакте с трубкой. Во-вторых, разрешите расширение и движение, связанные с трубками печи. Сохранение этих двух соображений в авангарде вашего планирования приведет к успешной установке и продолжительной жизни Refracto-Pad ™.

Контакт и маршрутизация

Сохранение термопары в тесном контакте с трубкой и ее маршрутизация на самой крутой стороне имеют первостепенное значение, поскольку она позволяет термопаре использовать технологическую трубку в качестве теплоотвода. Термопарная оболочка остается близкой к той же температуре, что и трубка, тем самым обеспечивая нормальную продолжительность жизни. Это лучше всего достигается путем либерального использования сварного шва на «трубчатых зажимах». Для обеспечения того, чтобы все части оболочки термопары, подвергшиеся воздействию лучистого тепла и / или прямого пламени, оставались в контакте с трубкой, были использованы достаточное количество зажимов для труб. Только там, где трубчатые зажимы невозможно использовать, или когда временные ограничения являются соображениями, следует учитывать переплетение. Обратите внимание, что при постоянном контакте с трубкой термопары требуется сверление через опорную конструкцию трубки.

Расширение и рост

Трубы печи, достигающие температуры процесса, будут перемещаться на значительное расстояние (типично от двух до двенадцати дюймов). Такое движение разрушит термопару, если компенсация не будет предоставлена. Коррекция роста трубки может быть достигнута с помощью катушек расширения или снаружи огневого ящика печи. Однако компенсация вне печи во многих случаях является наилучшим подходом. Оптимальное расположение контуров расширения находится непосредственно перед выходом в топку печи. Рекомендуется, чтобы это было сделано на уровне пола, чтобы свести к минимуму воздействие пламени и / или лучистого тепла.Тезисы - это только рекомендации. Из-за ограниченности времени, материала и труда часто требуются компромиссы. Однако такие компромиссы могут сократить срок службы термопары Refracto-Pad ™. Тем не менее, Refracto-Pad ™ относительно недорог в расходах на материалы и установку. Это особенно актуально, если сравнивать его с другими конструкциями оболочки трубки.

Узел мини-многоточечной термопары

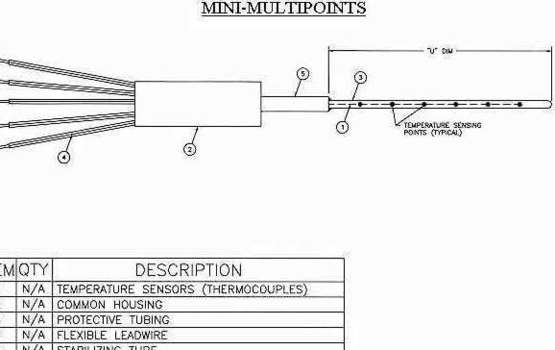

Мини-многоточечные комплекты термопары, как правило, представляют собой малый диаметр, индивидуальные зондирующие зонды, которые измеряют температуру в разных положениях или высотах. Каждый отдельный зонд защищен оболочкой из нержавеющей стали (или другого сплава). Затем эти зонды могут содержаться в защитной трубке. Эти сборки используются, когда требуется профиль температуры, а масса или размер зонда является ограничением. Эти сборки могут быть сконструированы в самых разных конфигурациях.
